Ein unterschätzter Fehler bei Bauvorhaben im Raum Lippstadt ist die Bemessung von Stützwänden ohne Berücksichtigung der quartären Lockergesteine der Lippe-Niederung. Wer hier mit pauschalen Bodenkennwerten aus Tabellen arbeitet, riskiert Setzungsdifferenzen, die den Bauablauf um Monate zurückwerfen. Die Lippstädter Baugrundverhältnisse sind geprägt von weichselkaltzeitlichen Sanden und Kiesen, durchsetzt mit Auelehm, was den aktiven Erddruck und die erforderliche Einbindetiefe maßgeblich beeinflusst. Unser Team führt die Stützwandbemessung auf Basis der DIN EN 1997-1 in Verbindung mit DIN 1054 durch und kombiniert dafür Ergebnisse aus der SPT-Bohrung mit Laborwerten zum Reibungswinkel. So entsteht ein standsicherheitsnachweis, der die spezifischen Lastfälle am Standort Lippstadt abbildet – von Hochwasser der Lippe bis zu Verkehrslasten auf der B 55.

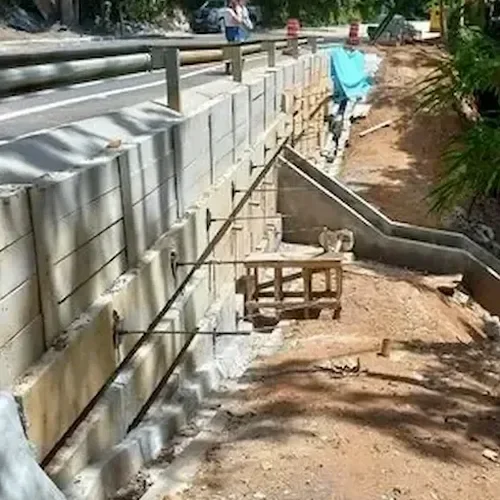

Eine Stützwand in Lippstadt muss zwei Dinge können: den aktiven Erddruck aus Sandersanden aufnehmen und die hydrologischen Schwankungen der Lippe-Niederung schadlos überstehen.
Standortspezifische Faktoren
Das Kontrastprogramm in Lippstadt schreibt der Wasserhaushalt: Im Winter führen anhaltende Niederschläge zu einem Anstieg des Grundwasserspiegels in der Lippeaue, während trockene Sommer die bindigen Anteile im Boden schrumpfen lassen. Für eine Stützwandbemessung bedeutet das, die ungünstigste Kombination aus Auftrieb, Strömungsdruck und reduzierter Scherfestigkeit anzusetzen. Ein Nachweis ohne saisonale Schwankungen ist hier fahrlässig. Besonders kritisch wird es an Hängen zur Lippe hin, wo rückschreitende Erosion die Einbindetiefe angreifen kann. Unser Team modelliert den Grenzzustand GEO-2 und den hydraulischen Grundbruch mit standortspezifischen Durchlässigkeitsbeiwerten, die wir nicht schätzen, sondern über Feldversuche bestimmen. Der Sicherheitsnachweis gegen Kippen und Gleiten erfolgt mit Teilsicherheitsbeiwerten nach DIN 1054, ergänzt um eine Sensitivitätsanalyse für den Wasserstand.
Geltende Normen
DIN EN 1997-1:2014-03 – Entwurf, Berechnung und Bemessung in der Geotechnik – Teil 1: Allgemeine Regeln, DIN 1054:2010-12 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau, DIN EN 1992-1-1 (EC2) – Bemessung und Konstruktion von Stahlbetontragwerken (Bewehrungsführung Stützwand), DIN EN ISO 17892 – Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben, DIN EN 206-1 – Beton – Festlegung, Eigenschaften, Herstellung und Konformität (Expositionsklassen)
Gängige Fragen
Welche Normen gelten für die Stützwandbemessung in Deutschland?
Maßgebend ist der Eurocode 7 (DIN EN 1997-1:2014-03) in Verbindung mit der nationalen Anwendungsnorm DIN 1054:2010-12. Für die Betonbemessung gilt DIN EN 1992-1-1 (EC2), ergänzt durch DIN EN 206-1 für Expositionsklassen. Unser Labor arbeitet nach DIN EN ISO/IEC 17025, die Bodenversuche erfolgen nach DIN EN ISO 17892.
Warum reichen pauschale Bodenkennwerte für eine Stützwand in Lippstadt nicht aus?
Der Lippstädter Untergrund ist heterogen. Quartäre Sande und Kiese wechseln mit Auelehm und organischen Lagen – die Scherparameter variieren auf kurze Distanz. Nur eine Erkundung mit Kernbohrung und Laborversuchen liefert die charakteristischen Werte, die DIN 1054 für den Nachweis GEO-2 fordert.
Mit welchen Kosten muss ich für eine Stützwandbemessung rechnen?
Die Kosten hängen von Wandhöhe und Erkundungsaufwand ab. Für eine typische Winkelstützmauer in Lippstadt liegt der Preisrahmen zwischen €850 und €4.290. Darin enthalten sind die statische Berechnung, der Nachweis nach EC7 und die prüffähige Dokumentation. Felduntersuchungen werden separat nach Aufwand abgerechnet.
Wie wird der Wasserstand der Lippe in der Bemessung berücksichtigt?
Wir setzen den Bemessungswasserstand auf Basis des HQ100 an und führen einen Nachweis gegen hydraulischen Grundbruch nach DIN 1054. Zusätzlich modellieren wir den Strömungsdruck hinter der Wand mit dem tatsächlichen Durchlässigkeitsbeiwert, den wir im Feldversuch bestimmen.
