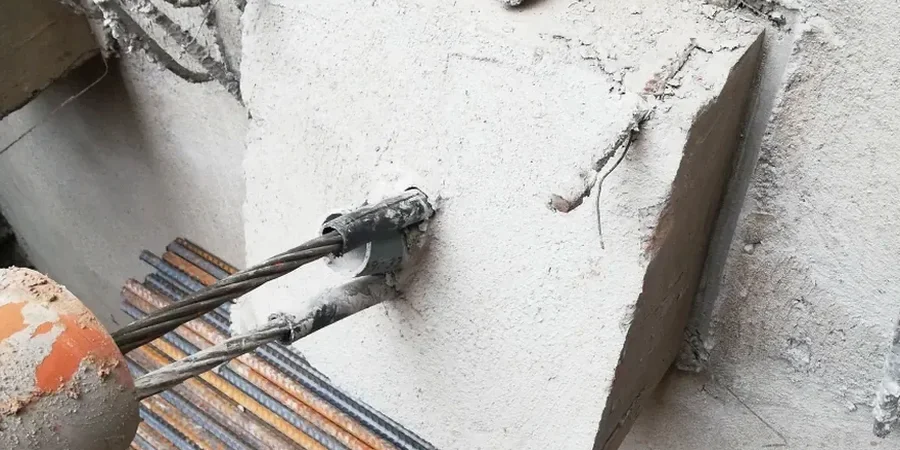

Die Ankerbemessung im Raum Lippstadt erfordert eine präzise Auseinandersetzung mit dem heterogenen Baugrund der Westfälischen Bucht. Nach DIN EN 1997-1 in Verbindung mit DIN 1054 müssen sowohl aktive als auch passive Verpressanker so ausgelegt werden, dass sie die charakteristischen Einwirkungen aus Erd- und Wasserdruck sicher in den tragfähigen Untergrund ableiten. Besonders in den quartären Talsanden und Kiesen der Lippe, die in Lippstadt eine Mächtigkeit von bis zu 15 Metern erreichen können, spielt die Mantelreibung eine entscheidende Rolle für die Tragfähigkeit. Unsere Bemessung integriert die Ergebnisse aus vorlaufenden CPT-Versuchen, um die Spitzenwiderstände und die lokale Reibung schichtgenau zu erfassen, und kombiniert diese Daten mit den Scherparametern aus Triaxialversuchen, die wir an ungestörten Proben aus den tonigen Schlufflagen der Oberkreide bestimmen.
Die Mantelreibung eines Verpressankers in Lippstädter Terrassenkiesen liegt selten über 200 kN/m – die lokale Kornabstufung entscheidet über die wirtschaftliche Ankerlänge.
Standortspezifische Faktoren
Das historische Wachstum Lippstadts entlang der Lippe und der ehemaligen Befestigungsanlagen hat zu einer dichten innerstädtischen Bebauung geführt, die den Spielraum für Verankerungen stark einschränkt. Viele Neubauprojekte liegen im grundwasserbeeinflussten Bereich der Niederterrasse, wo der Bemessungswasserstand oft nur 1,5 bis 2,0 Meter unter Geländeoberkante ansteht. Ein unzureichend bemessener Anker kann in diesen gesättigten Böden nicht nur seine Tragfähigkeit durch Porenwasserüberdrücke einbüßen, sondern auch Setzungen an Nachbarbauwerken auslösen, wenn der Verpresskörper unkontrolliert aufweitet. Die Stadtwerke Lippstadt führen zudem ein dichtes Leitungsnetz im Untergrund, dessen Lage wir vor jeder Ankerbohrung mit den Bestandsplänen abgleichen müssen, um Schäden an Versorgungsinfrastruktur zu vermeiden. Die Kombination aus hohem Grundwasserstand, beengten Platzverhältnissen und empfindlicher Nachbarbebauung macht die exakte rechnerische Dimensionierung nach DIN 1054 hier unverzichtbar.
Geltende Normen
DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2021-04 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1537:2014-07 (Ausführung von Arbeiten im Spezialtiefbau – Verpressanker), DIN 4125:2020-06 (Verpressanker – Kurzzeitanker und Daueranker – Bemessung, Ausführung und Prüfung)
Gängige Fragen
Wann ist in Lippstadt ein aktiver und wann ein passiver Anker zu bevorzugen?
Aktive Anker (Kurzzeitanker) setzen wir in Lippstadt meist für temporäre Baugrubensicherungen ein, wenn die Standzeit unter zwei Jahren liegt und der Grundwasserleiter nicht dauerhaft gespannt ist. Passive Anker (Daueranker) kommen bei permanenten Hangsicherungen oder rückverankerten Stützwänden zum Einsatz und erhalten einen zweifachen Korrosionsschutz nach DIN EN 1537, Klasse I. In den Mergelsteinen des Cenomaniums sind Daueranker oft wirtschaftlicher, weil die hohe Mantelreibung kürzere Verankerungslängen erlaubt.
Welche Bodenkennwerte sind für die Ankerbemessung in der Lippeaue maßgebend?
In den quartären Talsanden und Kiesen der Lippeaue benötigen wir vor allem den effektiven Reibungswinkel φ' und die undränierte Scherfestigkeit cu der bindigen Zwischenlagen. Diese Werte ermitteln wir über Rahmenscherversuche oder Triaxialversuche an ungestörten Sonderproben. Für den Nachweis der Mantelreibung geben wir schichtspezifische Grenzwerte an, die wir aus CPT-Spitzenwiderständen ableiten und mit Erfahrungswerten für Lippstädter Terrassenkiese kalibrieren.
Welche Kosten entstehen für die Bemessung und Prüfung einer Ankerlage in Lippstadt?
Für die Kombination aus rechnerischer Bemessung, Eignungsprüfung an drei Ankern und Abnahmeprüfung aller Anker einer Lage liegen die Honorare typischerweise zwischen €1.070 und €3.900, abhängig von der Anzahl der Anker, der erforderlichen Prüflast und dem Aufwand für die Dokumentation nach DIN 4125.
Müssen wir bei Verankerungen in Lippstadt mit artesisch gespanntem Grundwasser rechnen?
Artesische Spannungen sind im innerstädtischen Bereich Lippstadts selten, können aber in den tieferen Sandsteinhorizonten des Turons auftreten. Wir empfehlen vor jeder Ankerbohrung eine gesonderte Drucksondierung mit Porenwasserdruckmessung, um gespannte Horizonte sicher zu erkennen und den Verpressdruck entsprechend anzupassen, damit es nicht zu hydraulischen Kurzschlüssen zwischen Grundwasserstockwerken kommt.
