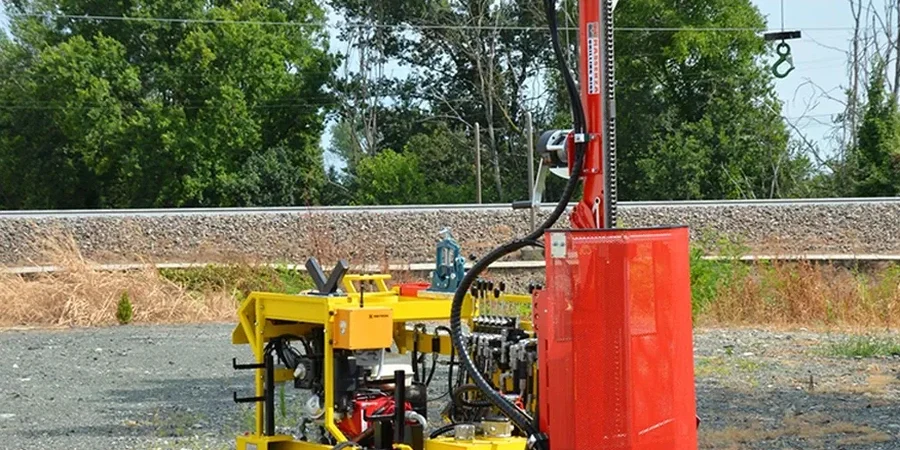

Bei der Erweiterung eines Gewerbekomplexes im Bereich Wiedenbrücker Straße stand das Planungsteam vor einem klassischen Problem der westfälischen Tieflandbucht: Wechsellagerungen aus sandigen Schluffen und Geschiebemergel, deren Tragfähigkeit mit flachen Sondierungen nicht sicher zu erfassen war. Erst die Durchführung des SPT (Standard Penetration Test) ab 3,50 Meter Tiefe brachte Klarheit über die Lagerungsdichte der rolligen Horizonte, die für die Gründung der neuen Hallenstützen maßgeblich waren. In Lippstadt, wo die quartären Lockersedimente der Lippe-Aue auf die Festgesteine des Turon treffen können, liefert der SPT reproduzierbare Kennwerte, die in Kombination mit der Korngrößenanalyse eine präzise Zuordnung der Bodengruppen nach DIN 18196 ermöglichen. Unser mobiles Bohrteam führt den Test mit automatischem Fallgewicht nach DIN EN ISO 22476-3 durch und dokumentiert jede Sondiereinheit lückenlos im Feldprotokoll.
Der N30-Wert aus dem SPT korreliert in Lippstadts sandigen Terrassenkiesen direkt mit dem inneren Reibungswinkel – ein robuster Parameter für die Flachgründungsbemessung nach EC7.
Standortspezifische Faktoren
Die Baugrundverhältnisse im westlichen Stadtgebiet um Bad Waldliesborn unterscheiden sich grundlegend von denen im industriell geprägten Osten nahe der Lippe. Während im Kurbezirk flachgründige Sande mit geringer Variabilität dominieren, trifft man östlich der Bahnlinie auf mächtige Auelehmdecken, die unterhalb von 2,50 Metern in locker gelagerte, wasserführende Sande übergehen. Ein SPT, der im Bereich Lipperbruch nur mittlere Schlagzahlen von 8 bis 12 liefert, signalisiert eine kritisch geringe Lagerungsdichte – bei dynamischer Belastung durch Maschinenfundamente besteht hier ohne Bodenverbesserung ein Setzungsrisiko. Die DIN EN 1997-2 (Eurocode 7) verlangt für solche heterogenen Profile eine ausreichende Anzahl von Aufschlusspunkten mit direkten Sondierergebnissen. Wer in Lippstadt auf den SPT verzichtet und allein auf Erfahrungswerte aus Nachbargrundstücken setzt, riskiert Fehleinschätzungen der Steifigkeit, die im Extremfall zu ungleichmäßigen Setzungen und Rissbildungen in aufgehenden Tragwerken führen.
Gängige Fragen
Was kostet ein SPT (Standard Penetration Test) in Lippstadt?
Die Kosten für einen SPT in Lippstadt liegen zwischen €480 und €680 pro Sondierpunkt, abhängig von der erforderlichen Bohrtiefe und der Zugänglichkeit des Geländes. Im Preis enthalten sind die Sondierung selbst, die Dokumentation der Schlagzahlen im Feldprotokoll, die Probenahme mit Split-Spoon sowie die geotechnische Auswertung nach DIN EN ISO 22476-3. Bei mehreren Sondierpunkten auf einem Baufeld staffeln sich die Einheitspreise degressiv.
Welche Normen gelten für den Standard Penetration Test in Deutschland?
Der SPT wird in Deutschland nach DIN EN ISO 22476-3:2005 durchgeführt. Diese Norm legt das genormte Fallgewicht (63,5 kg), die Fallhöhe (760 mm), das Gestänge und das Kernrohr (Split Spoon) fest. Ergänzend ist die DIN EN 1997-2 (Eurocode 7, Teil 2) maßgebend, die die Anzahl der erforderlichen Sondierungen in Abhängigkeit von der Homogenität des Baugrunds regelt. Für die Auswertung der Schlagzahlen hinsichtlich Lagerungsdichte und Reibungswinkel werden die Korrelationen nach DIN 4094-1 herangezogen.
Bis zu welcher Tiefe kann ein SPT in Lippstadt durchgeführt werden?
Mit unserem hydraulischen Raupenbohrgerät erreichen wir SPT-Sondiertiefen von bis zu 25 Metern unter Geländeoberkante. Die erreichbare Endteufe hängt jedoch stark von den Baugrundverhältnissen ab: In den dicht gelagerten Terrassenkiesen Lippstadts ist bei etwa 20 Metern die Grenze des wirtschaftlich Vertretbaren erreicht, während in den weicheren Auelehmen des Lippe-Tals größere Tiefen ohne vorzeitigen Gestängeverschleiß möglich sind.
Welche Bodenparameter lassen sich aus den SPT-Schlagzahlen ableiten?
Aus dem N30-Wert des SPT werden über empirische Korrelationen die Lagerungsdichte (bei nichtbindigen Böden), der innere Reibungswinkel, das Steifemodul sowie die undränierte Scherfestigkeit (bei bindigen Böden) abgeschätzt. Für die Lippstädter Sande und Kiese verwenden wir Korrelationen nach Hatanaka & Uchida für den Reibungswinkel sowie nach Kulhawy & Mayne für das Steifemodul. Diese abgeleiteten Kennwerte fließen direkt in die Gründungsbemessung nach EC7 ein.
Wie viele SPT-Sondierungen sind für ein Einfamilienhaus in Lippstadt erforderlich?
Für ein Einfamilienhaus in Lippstadt empfiehlt die DIN EN 1997-2 mindestens zwei bis drei direkte Aufschlusspunkte mit SPT, abhängig von der Grundstücksfläche und der Homogenität des Baugrunds. Bei den in Lippstadt häufig anzutreffenden Wechsellagerungen zwischen Auelehm und Terrassensand sind drei Sondierungen anzuraten, um die laterale Variabilität der Schichten zuverlässig zu erfassen. Bei auffälligen Schlagzahldifferenzen zwischen den Sondierpunkten kann eine vierte Sondierung zur Abklärung der Baugrundgrenzen sinnvoll sein.
